Gövdesi LED’li alüminyum aydınlatma direği seçerken modelin görünümü kadar teknik belgelerinin proje ile uyumu da değerlendirilmelidir. TEDAŞ tip proje onayı, onay belgesinde tanımlanan direk tipinin ve teknik çizimlerin kapsamı üzerinden incelenir. Kullanılacak model, yükseklik, konsol düzeni ve uygulama koşulları bu kapsamla karşılaştırılmalıdır.
Palmiye Aydınlatma olarak, TSE belgeli üretim süreçlerimiz ve Türk Patent tescilli ürünlerimizle LED gövdeli alüminyum aydınlatma direklerini ilgili proje şartları, teknik kriterler ve gerekli onay süreçleri dikkate alınarak üretmekteyiz. Bu yazıda, TEDAŞ tip proje sürecinin nasıl işlediğini, teknik belgelerin proje özelinde nasıl değerlendirileceğini ve projecilerin nelere dikkat etmesi gerektiğini adım adım aktarıyoruz.
TEDAŞ tip proje/onay gereklilikleri, projenin niteliğine ve ilgili kurumun kabul şartlarına göre değişebilir. Bu nedenle mekanik ve elektriksel kriterlerin proje özelinde değerlendirilmesi gerekir.
Ürün seçimi aşamasında yükseklik, gövde tasarımı ve teklif bilgilerini birlikte değerlendirmek için gövdesi LED’li alüminyum direklerde 4–10 metre üretim ve tasarım seçenekleri yazımızı da inceleyebilirsiniz.
Satın alma aşamasında teklif edilen model ile onay dosyasını karşılaştırmak için TEDAŞ onaylı direk alırken belge kontrol listesini kullanabilirsiniz.
TEDAŞ Tip Proje Onayı Nedir?
TEDAŞ tip proje/onay süreci, belirli aydınlatma direği projelerinde ürünün teknik uygunluğunun ilgili şartname ve kabul kriterleri çerçevesinde değerlendirilmesine yönelik bir süreçtir.
Direk tip proje onayı ile armatürün veya dekoratif LED donanımının teknik uygunluk belgeleri ayrı ayrı kontrol edilmelidir. Bir direğin tip proje onayının bulunması, üzerindeki her elektriksel bileşenin aynı belge kapsamında onaylandığı anlamına gelmez. Kapsam, onay belgesi ve eklerinden doğrulanmalıdır.
TEDAŞ’ın resmî onaylı tip proje listesinde başvuru sahibi, onay tarihi, onay sayısı ve proje konusu yer alır. Ürün seçerken bu bilgilerin üreticinin sunduğu belge ve çizimlerle eşleşmesine dikkat edilmelidir.
LED gövdeli direklerde gerekli TEDAŞ tip proje/onay belgelerinin bulunması, ilgili projelerde teknik uygunluğun değerlendirilmesine ve kabul sürecinin daha sağlıklı yürütülmesine yardımcı olabilir.
Model ve belge bağlantıları için TEDAŞ onaylı aydınlatma direkleri kataloğunu inceleyebilirsiniz.
7 metre dekoratif direklerde ELİTE V1 LED’li motifli modelin ve DRAGO çift konsollu modelin ürün tanımları ile onay numaraları ayrı sayfalarda yer alır. Seçtiğiniz modelin yüksekliğini, tasarımını ve belge kapsamını birlikte kontrol edin.
tedaş onaylı aydınlatma direkleri
Gövde LED’i ve Yol Aydınlatma Armatürü Nasıl Değerlendirilir?
Direk gövdesindeki LED uygulamaları motif, renk ve dekoratif görünüm sağlayabilir. Yolun aydınlatma düzeyi ve ışık dağılımı ise projede kullanılan armatürün fotometrik verileri, montaj yüksekliği, direk aralığı ve yerleşimi üzerinden değerlendirilmelidir. Gövdeye LED eklenmesi tek başına homojen yol aydınlatması sağlamaz.
Toplam enerji tüketimi; armatürün ve dekoratif LED donanımının gücüne, sürücü kayıplarına ve çalışma süresine bağlıdır. Bakım ihtiyacı ve kullanım ömrü de bileşen özellikleri, çevre koşulları ve bakım planıyla birlikte değerlendirilmelidir.
TEDAŞ Tip Proje Onay Süreci Nasıl İşler?
TEDAŞ tip proje/onay süreci; ürün ve proje kapsamına göre farklılık gösterebilir. Genel olarak teknik dosya, hesaplar, malzeme ve test belgeleri ile değerlendirme ve onay aşamalarından oluşur.
TEDAŞ Tip Proje Onayı (1)

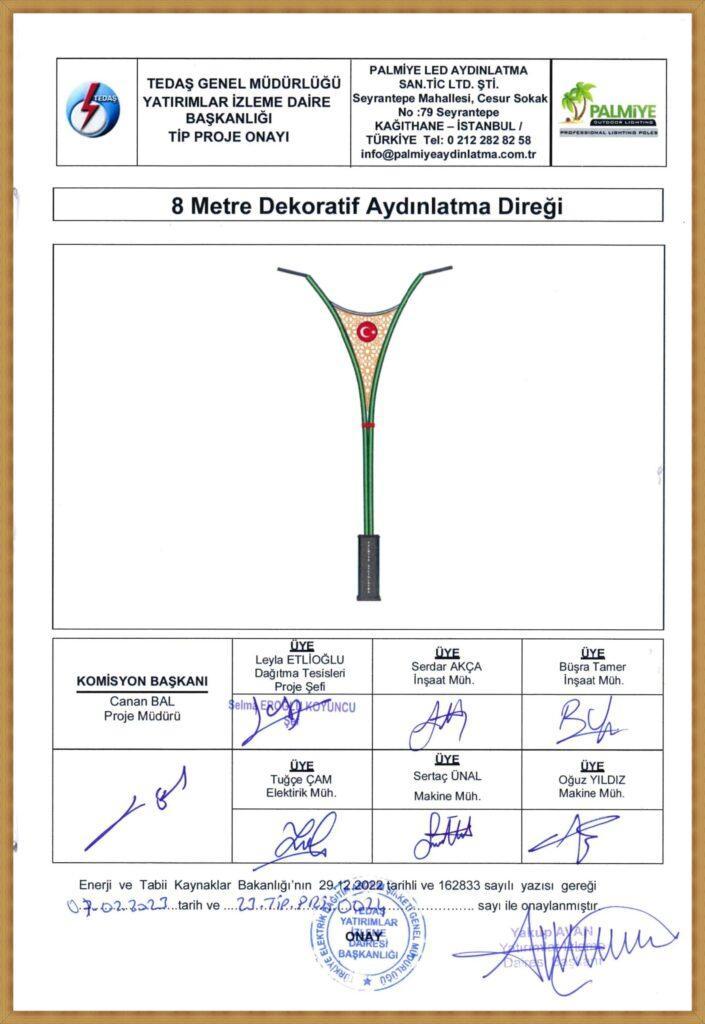

TEDAŞ Tip Proje Onayı (2)
1. Tedaş Onayı Ürün Teknik Dosyasının Hazırlanması
Üretici; direkle ilgili tüm teknik belgeleri, çizimleri ve sertifikaları TEDAŞ’a sunar.
Proje ve başvuru kapsamına göre teknik dosyada değerlendirilebilecek belgeler:
Direktiflere uygunluk beyanı
Ürün teknik çizimleri (ölçüler, kesitler)
Kullanılan alüminyum alaşımının sertifikası (6060-T6, 6082 vb.)
LED modül teknik dökümanları
Elektriksel bağlantı şemaları
Korozyon dayanım belgeleri
İlgili kapsamda talep edilen test raporları
Ürün fotoğrafları
Palmiye Aydınlatma, tüm LED’li alüminyum direk modellerinin teknik dosyalarını kendi bünyesinde mühendislik departmanı ile hazırlar.
2. Mekanik Dayanım ve Rüzgâr Yükü Hesapları
Direk ve bağlantılarının mekanik değerlendirmesinde kurulum yerinin tasarım koşulları ve projedeki yükler dikkate alınmalıdır. Hesaplarda değerlendirilecek başlıca girdiler:
Direk yüksekliği
Direk et kalınlığı
Malzeme modülü
Armatür, konsol ve ek donanımların ağırlıkları ile rüzgâra maruz kalan yüzeyleri
Bağlantı flanşı dayanımı
Ankraj boyu ve çapı
Hesap yöntemi ve uygulanacak standartlar, ilgili teknik şartname ve onay dosyası üzerinden doğrulanmalıdır.
3. Korozyon Dayanımının İncelenmesi (Galvaniz / Alüminyum)
Yüzey koruması; direğin malzemesi, kaplama sistemi, bağlantı elemanları ve kullanım ortamına göre değerlendirilmelidir. Alüminyum ve galvanizli çelik için aynı kaplama koşulları varsayılmamalıdır.
LED gövdeli alüminyum direklerde incelenen noktalar:
Yüzey pürüzlülüğü
Eloksal kaplama (varsa)
Kaynak bölgelerinin düzgünlüğü
Flanş – gövde birleşim yeri
Civata galvaniz kalitesi
Eğer direk galvanizli çelikten üretilmişse ayrıca:
Proje şartnamesinde belirtilen sıcak daldırma galvaniz kaplama kriterleri
Şartnamede istenen kaplama ölçümleri ve varsa korozyon test raporları değerlendirilmelidir. Her ürün için tek bir paslanma süresi veya zorunlu test listesi varsayılmamalıdır.
4. LED Modül ve Elektriksel Testler
Elektriksel donanımın kullanım yeri ve ilgili şartnameye göre kontrol edilebilecek test ve belge başlıkları şunlardır. Bu liste her direk için zorunlu bir TEDAŞ test listesi olarak değerlendirilmemelidir:
IP Sızdırmazlık Testi
Gerekli IP koruma sınıfı, ürünün kullanım yeri ve proje şartnamesine göre belirlenir.
IK Darbe Dayanım Testi
Dış mekan saldırı ve darbelere dayanım ölçülür.
Elektriksel İzolasyon Testi
Kaçak akım, kısa devre, faz-nötr yalıtım gibi kritik ölçümler yapılır.
LED Sürücü Testleri
Aşırı ısınma koruması
Kısa devre koruması
Dalgalanma dayanımı (Surge testleri)
Lümen Kaybı ve Performans Ölçümleri
Lümen koruma ve performans değerleri, proje veya teknik şartname kapsamında talep edilebilir.
5. Numune Teslimi ve Laboratuvar Testleri
Başvuru veya proje kapsamında numune ve ek test raporu talep edilirse, uygulanacak incelemeler ilgili kurumun talebine göre belirlenir. Ürün kapsamına bağlı olarak değerlendirilebilecek başlıklar:
Mekanik eğilme testi
Kaynak kontrolü
Malzeme yoğunluk testi
LED ışık dağılım ölçümü
Termal performans testi
Gerekli raporlar ve varsa düzeltmeler, ilgili başvuru dosyası kapsamında değerlendirilir.
6. Teknik Komisyon Değerlendirmesi
Uzman mühendislerden oluşan komisyon:
Belgelerin doğruluğunu
Üretim kalitesini
Hesapların yeterliliğini
LED modül uyumluluğunu
Sahada kullanım güvenliğini detaylıca inceler.
Seçilen modelin, yüksekliğin ve konsol düzeninin mevcut onay kapsamında olup olmadığı belgeden kontrol edilmelidir. Kapsam dışındaki tasarım değişikliklerinde ilgili kurumdan değerlendirme istenmelidir.
Direk tip proje onayı, tesis projesinin onayı ve saha kabulü ile birlikte değerlendirilmelidir; bu işlemlerin kapsamları birbirinin yerine kullanılmamalıdır.
7. TEDAŞ Onay Belgesinin Verilmesi
Onay verilmesi durumunda, onaylanan tip proje belgesindeki konu, tarih, sayı ve teknik kapsam esas alınır. Üreticinin tüm modellerinin aynı onaya sahip olduğu varsayılmamalıdır.
TEDAŞ resmî onaylı tip proje listesi
Bu onay sayesinde:
İlgili projelerde teknik değerlendirme için gerekli belgeler daha açık şekilde sunulabilir
Kabul sürecinde ürünün teknik dosyası referans olarak kullanılabilir
Şartname ve proje koşullarına uygunluk değerlendirmesi kolaylaşabilir
Proje firmaları ürünün teknik kapsamını daha net inceleyebilir
Onay belgesi ve ekleri, seçilen tip projenin kapsamını incelemek için referans oluşturur.
Palmiye Aydınlatma’nın TEDAŞ Onaylı LED Direk Üretim Süreci
Palmiye Aydınlatma’nın gövdesi LED’li alüminyum direk seçenekleri, proje ihtiyacına göre değerlendirilir. Teklif ve ürün seçimi aşamasında model, yükseklik, konsol düzeni ve gerekli belge kapsamı birlikte netleştirilmelidir.
Projenizde kullanılacak model için tip proje onay belgesi ve ek çizimlerin yanı sıra, şartnamede istenen malzeme, yüzey koruması ve elektriksel donanım belgelerinin kapsamını kontrol edin. Tasarım veya patent tescili, teknik onay ve test belgelerinin yerine geçmez.
Proje kapsamını ve teknik belge taleplerinizi paylaşmak için Palmiye Aydınlatma ile iletişime geçebilirsiniz.
Onay belgelerinin uygulama örneğini görmek için 2026 NATO Ankara Zirvesi dönemindeki aydınlatma projelerimizin teknik kapsamını inceleyebilirsiniz. Yazıda toplam 919 direğin ürün grupları ile Ayyıldız 12 metre ve Road 10 metre modellerin TEDAŞ tip proje onay belgeleri yer alıyor.
TEDAŞ Onay Sürecinde Yapılan Sık Hatalar
Projelerde sık karşılaşılan hatalardan bazıları şunlardır:
✔️ Yanlış rüzgâr zonu seçimi
Direk boyu ile uyumlu olmayan yük hesapları proje reddine yol açabilir.
✔️ LED modülün teknik uyumsuzluğu
Şartnamede istenen sürücü korumalarının veya IP sınıfının karşılanmaması teknik uygunsuzluğa yol açabilir.
✔️ Yetersiz galvaniz / yüzey koruması
Alüminyum yüzey hataları veya galvaniz eksikliği ciddi bir problemdir.
✔️ Eksik teknik dosya
Bir çizimin eksik olması bile süreci durdurabilir.
Bu nedenle üretici ve projeci ekiplerin uyum içinde çalışması şarttır.
Sonuç – TEDAŞ Tip Proje Onayı LED’li Alüminyum Direklerde Neden Önemlidir?
TEDAŞ tip proje/onay süreci, LED’li alüminyum direklerin teknik uygunluğunun proje ve kabul kriterleri açısından değerlendirilmesine yardımcı olur. Direk gövdesi, armatür ve dekoratif LED donanımının belge kapsamları ayrı ayrı kontrol edilmelidir.
Güvenli uygulama için teknik hesapların, seçilen ürünün, saha koşullarının ve montaj detaylarının uyumu birlikte değerlendirilmelidir.
Palmiye Aydınlatma’dan teklif alırken uygulanacak model ve proje şartlarına uygun teknik belge kapsamını belirtmeniz, değerlendirme sürecinin daha açık yürütülmesine yardımcı olur.
Sık Sorulan Sorular (FAQ)
LED’li aydınlatma direkleri için TEDAŞ onayı zorunlu mudur?
Gereklilik, projenin türüne, ilgili şartnameye ve kurumun kabul koşullarına göre değişebilir. Proje dokümanlarının ve güncel kurum şartlarının kontrol edilmesi gerekir.
TEDAŞ onayı kaç günde çıkar?
Onay süresi; ürün kapsamına, teknik dosyanın durumuna, talep edilen ek incelemelere ve kurumun değerlendirme takvimine göre değişebilir.
Alüminyum direkler çelik direklere göre daha mı avantajlıdır?
Seçim; yükler, kurulum ortamı, yüzey koruması, montaj koşulları, bakım ve maliyet birlikte değerlendirilerek yapılmalıdır. Tek bir malzeme her proje için daha avantajlı kabul edilmemelidir.
LED modül testleri zorunlu mu?
IP, IK, elektriksel izolasyon ve sürücü koruma testleri proje kapsamına ve teknik şartnameye göre talep edilebilir.
Tescilli modeller proje onayında avantaj sağlar mı?
Tasarım veya patent tescili ürünün fikri mülkiyet durumunu gösterir; teknik uygunluk ise ilgili test, standart ve proje şartları üzerinden ayrıca değerlendirilir.
